歯車のおもちゃ

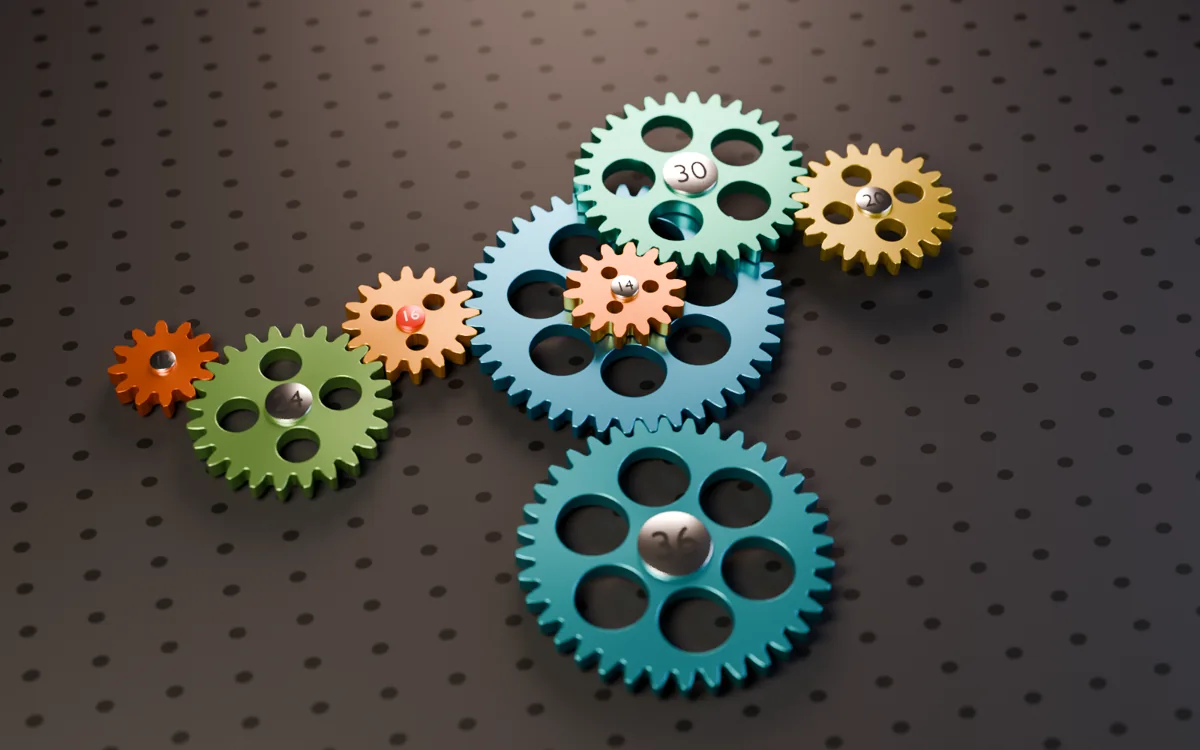

Blender（Cycles・GPU）で、このおもちゃと同じ歯形の点を押し出して描いた1枚。

歯の形はインボリュート曲線。モジュール2・圧力角20°の標準の歯形で、ホブ盤が削るのと同じように、ラック（直線の刃）を転がして包絡線から出しています。歯数が17より少ないと、歯元が少し食い込む（アンダーカット）形になるのも本物と同じです。

噛み合う2枚は、回る速さが歯数に反比例して、向きが逆になります。3枚が三角に噛み合うと、向きの食い違いで回らなくなります（奇数の輪は回らない）。
